一、适用范围

（1）适用于铝模工艺的项目，使用铝模项目必选

洞口尺寸要求如下：

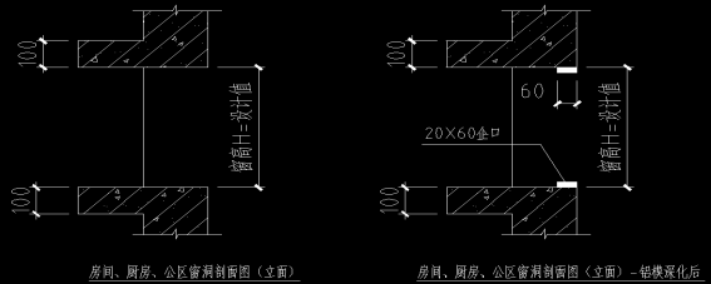

1）卧室、书房、厨房洞口尺寸：铝模深口形式，外侧洞口尺寸深化成内高外低的尺寸为设计值，内口尺寸=外口尺寸-40mm；内窗台结构宽60mm。

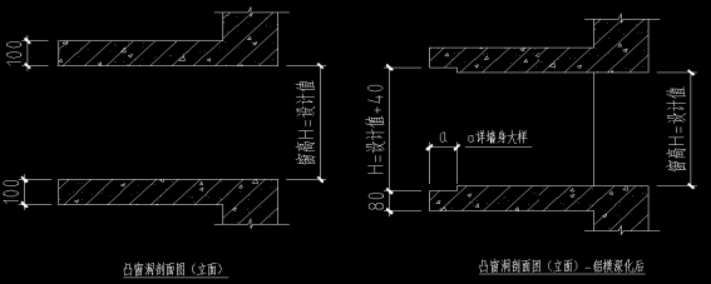

2）凸窗：凸窗外口尺寸为洞口尺寸扩大40mm（高、宽增加20mm），其具体尺寸详墙身大样图。

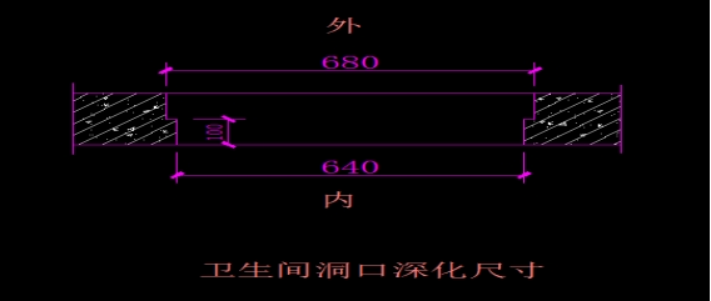

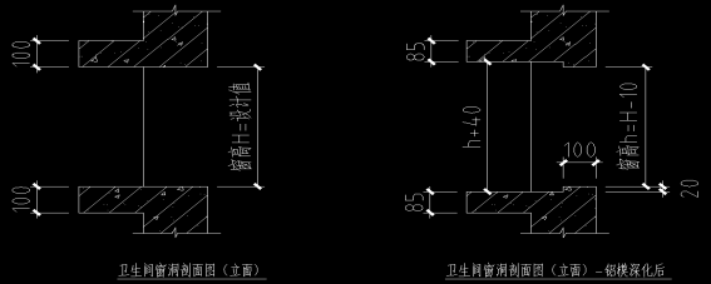

3）卫生间（650）：考虑贴砖排版，设计值洞口宽度为650mm单扇平开窗的卫生间，洞口铝模深化尺寸为：内口=640mm，外口=680mm；内窗台结构宽度100mm。

二、安装工艺

（1）施工准备

1）高强度无收缩防水砂浆（拉法基）；

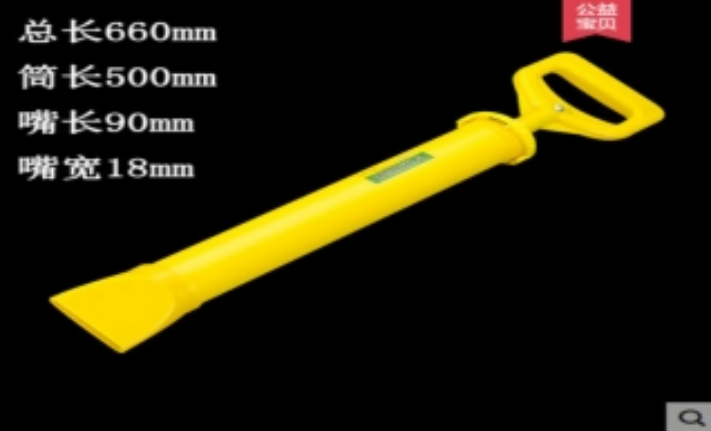

2）扁嘴型填缝剂；

3）M5塑管钉（塑料胀栓）；

4）防水密封胶；

5）防水膜。

（2）工艺要求

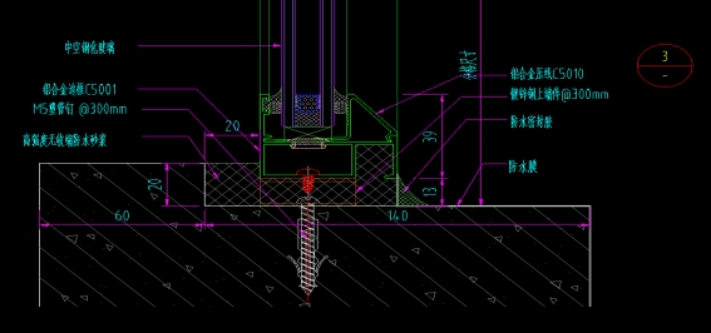

铝合金安装完成后，四周预留塞缝宽度为13mm(10~15mm)，技术要求，边框型材与企口结构搭接宽度至少5mm；

2）技术要求，型材边与窗台企口边预留10~20毫米塞缝宽度；

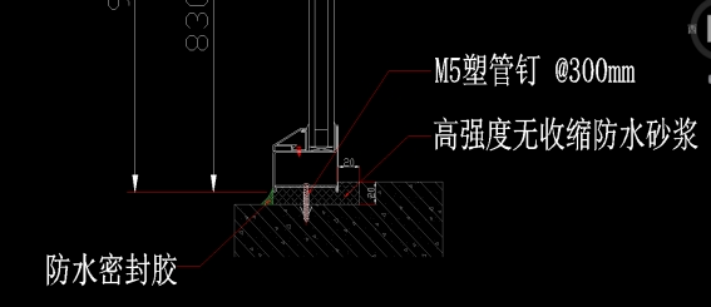

3）技术要求，型材与结构连接采用塑料胀栓工艺，胀栓间距300毫米一个；

4）技术要求，窗台企口边预留10~20mm塞缝宽度；型材边与结构预留塞缝宽度13mm(10~15mm）

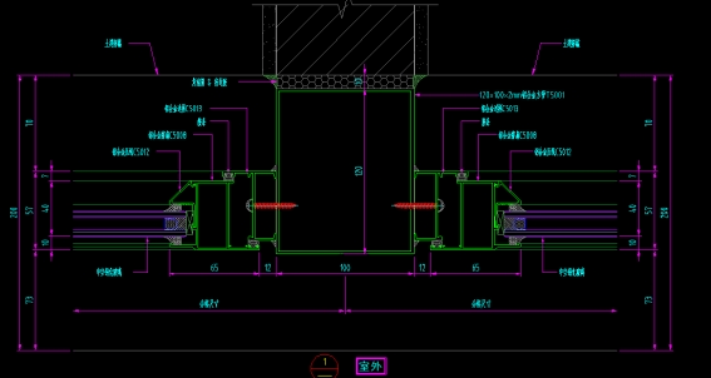

5）两房间隔墙端头方通连接处，方通宽度为100mm，与墙体端头之间的缝隙控制在10mm。

三、施工技术工艺要求

塞缝材料：成品高强度无收缩防水砂浆（拉法基）；

铝合金窗安装完成后，塞缝前，提前用水湿润一下结构面，将之前固定用的木楔取出，再进行塞缝；

3）塞缝材料：成品高强度无收缩防水砂浆（拉法基）；

4）塞缝时，从外侧（卫生间从内侧）用扁嘴型填缝剂将砂浆挤入缝内，保证砂浆从另一侧溢出。待砂浆初凝时，对砂浆两面进行挤压、形成往里凹5mm的光面；

5）塞缝时，禁止将成品保护膜压在砂浆层内。

四、检查标准

（1）首先检查其外观，是否洁净、光滑、平整、无色差，应无擦伤划痕、锈蚀、及碰伤等情况，漆膜或保护层连续无拉扯，无变形，材料工艺设计要求符合行业相关规定标准。

（2）墙体与窗框之间无缝隙，有缝隙必须填嵌饱满，满足要求后再采用密封胶进行密封，密封胶表面应无裂纹、光滑、顺直；检验工艺方法：观察；轻敲门窗框检查；检查隐蔽工程验收记录。

（3）漏水检测，在外窗处，进行淋水测试，在进行测试试验前，要保证淋水管位置、孔距、孔径以及淋水角度，在洒水前必须清理干净，喷水管应均匀打孔，喷水孔成直线均匀布置，孔径三到四豪米范围，其间距约80至120厘米内；喷水方向水平方向应小于30度，喷水试验水量为自来水正常水压下最大量，淋水时应保证水压并保证出水压力控制在200kPa至235kRa范围，洒喷水60分钟后拆除至下一个淋水层，及时观察记录该淋水带范围内外窗及窗附近位置的渗漏情况，并保存记录。

五、最后注意事项

（1）检查材料、产品的合格性；

（2）防水密封胶要打在基层上，禁止打在腻子或涂料上；

（3）不得出现角部错位现象，避免缝隙渗漏。
